RADIO ICOM HF IC-7600

As últimas tecnologias DSP desenvolvidas para o IC-7800/7700 plus durante mais de 45 anos de experiência em circuitos analógicos dão ao IC-7600 a vantagem de desempenho. Linhagem do capitão: unidades DSP duais, filtro de 3kHz (filtro de cobertura), superheterodina de dupla conversão, todos descendentes diretos do IC-7800/7700.

Dual DSP: unidades DSP separadas para transmissor / receptor e escopo do espectro.

Ist IF Filter: Três filtros embutidos de 1ª IF (cobertura) - 3, 6 e 15 kHz.

Sistema receptor: o sistema superheterodino de dupla conversão e o mixer de rejeição de imagem melhoram a banda IMD.

Visor: tela de TFT de ângulo de visão ultra-ampla WQVGA de 5,8 polegadas (400 × 240 pixels) com retroiluminação de LED de longa duração.

Escopo do espectro: escopo de espectro em tempo real de alta resolução usando uma unidade DSP dedicada.

Conectores USB: conecte facilmente teclados, unidades de memória flash e PCs.

Baixe o driver USB agora!

Operação PSK: operação PSK e RTTY incorporada com um teclado USB - não é necessário PC.

Compare o IC-7600 com o IC-756PROIII, IC-7700 e IC-7800!

DSP ReciverDual DSP para transmissor / receptor e alcance do espectro

Duas unidades DSP de 32 bits separadas alimentam o alcance do transmissor / receptor e do espectro. Esses processadores dão ao IC-7600 um alto desempenho comparável ao nosso IC-7800 e IC-7700 topo de linha, graças à combinação de DSP dupla e nossa experiência em design RF analógico.

Faixa dinâmica de 104dB e + 30dBm ponto de interceptação de terceira ordem (IP3)

Os longos anos de experiência em circuitos RF analógicos da Icom, combinados com a tecnologia digital mais recente, resultam em um surpreendente alcance dinâmico do receptor 104dB e + 30dBm IP3 nas bandas HF sem sacrificar a sensibilidade do receptor. Mesmo um sinal fraco adjacente a sinais fortes é claramente recebido pelo IC-7600.

Escala dinâmicaInband IMD

O superheterodina de conversão dupla melhora drasticamente a banda IMD

O IC-7600 emprega um sistema superheterodino de dupla conversão que possui um mixer de rejeição de imagem para a 2ª etapa do mixer. Quando comparado a um sistema típico de conversão tripla, o sistema de dupla conversão é mais difícil de implementar, mas reduz drasticamente a distorção do sinal e fornece um sinal RF de alta fidelidade ao processador DSP.

Sistema receptor

Dual AGC loops controlados pelo DSP

O IC-7600 possui laços AGC duplos, um analógico e um digital, ambos sob controle DSP. Esta arquitetura impede que os sinais fortes adjacentes "bombeiem" o AGC e permitam o alcance dinâmico máximo no DSP.

AGC Loop Managment

Três filtros integrados do primeiro IF (telhado), incluindo 3kHz

1º filtro IF (telhado)O IC-7600 possui três filtros IF integrados antes do 1º estágio do amplificador IF. O filtro de 3kHz é especialmente eficaz nos modos CW e SSB para eliminar a sobrecarga causada por sinais fortes apenas fora da banda passante.

Filtro IF digital

filtro IF digitalO IC-7600 DSP permite que você "crie seu próprio" filtro IF digital. Você pode escolher rapidamente a largura de banda, o fator de forma e a freqüência central, de modo que você possa trabalhar aquela estação DX rara enquanto a concorrência ainda está ajustando seus controles do transceptor. As memórias de filtro permitem que você altere as configurações do filtro instantaneamente, uma grande ajuda durante a disputa ou outro alto funcionamento da tarifa.

PBT dual digital

Depois de "criar o seu próprio" filtro IF digital, você pode usar a passagem digital Passband Tuning (PBT) para deslocar e estreitar a banda passada IF até que a interferência desapareça e você pode ouvir claramente esse sinal fraco. características do filtro de entalhe manual

Filtro de entalhe digital

Sinais como heterodinas e transportadoras AM podem ser eliminados com tecnologia de filtro de entalhe automático, fazendo com que a interferência de fontes de RF, como sinais de batida e sinais RTTY, seja uma coisa do passado. Você também pode escolher três fatores de forma para o filtro de entalhe, para otimizar a rejeição de interferência.

Redução de ruído

O características de redução de ruídopoder de processamento dos produtores de DSP de 32 bits que você pode ouvir! A redução de ruído variável de 16 passos pode melhorar significativamente a relação sinal / ruído do receptor, dando-lhe um sinal de áudio limpo e claro que pode fazer a diferença entre fazer o contrato ou não.

Noise blanker

Um bloqueador de ruído digital de 100 passos reduz a interferência de fontes de ruído tipo pulso, como os sistemas de ignição do motor.

Função Dualwatch

Dualwatch permite que você receba dois sinais na mesma banda simultaneamente. Por exemplo, você pode ouvir uma estação DX transmitindo em 14.025MHz enquanto também está ouvindo o pileup chamando-o em 14.030MHz

Receptor dualwatch

Unidade TCXO de alta estabilidade

Unidade TCXOO IC-7600 fornece estabilidade de freqüência de ± 0,5ppm usando um oscilador de cristal de alta estabilidade de compensação de temperatura (0 ° C a + 50 ° C). Esta unidade TXCO de alta estabilidade oferece operação estável mesmo durante a transmissão contínua no modo RTTY ou PSK31.

Visor TFT de ângulo de visão ultra-largo de 5,8 polegadas

O visor de ângulo de visão ultra-largo do IC-7600 possui excelente rendição de cor e alta relação de contraste com tempo de resposta rápido. Esses recursos permitem que o alcance do espectro e medidores analógicos simulados se movam de forma suave e natural. Enquanto a retroiluminação LED oferece um arranque mais rápido; brilho estável e vida muito longa.

TFT display

Escopo do espectro

escopo do espectroO DSP dedicado do espectro de espectro com filtragem digital incorporada melhora consideravelmente o alcance dinâmico, a equipe de resposta e a precisão de freqüência do escopo do espectro. O escopo seleciona automaticamente a resolução ideal com base na largura de banda de varredura. Além disso, o alcance do escopo do espectro pode ser configurado independentemente da freqüência de recepção. Você pode monitorar as condições da banda entre as bordas de varredura selecionadas (Max. 500kHz) no modo fixo, bem como varrer a largura de banda selecionada centrada na freqüência de recepção no modo central.

memória digital de vozMemória de voz digital

Com a memória de voz digital, você pode gravar o sinal recebido e reproduzir imediatamente o áudio, um recurso imprescindível para DXing e contestar. Como o transceptor está gravando continuamente, a reprodução do tempo de exibição pode reproduzir os 15 segundos de áudio que você ouviu <antes> você pressionou o botão Rec.

O IC-7600 possui uma memória de transmissão de 4 canais (máximo de 90 segundos por canal) e uma memória de recepção de 20 canais (máximo de 30 segundos por canal, total 200 segundos com 20 canais). Além disso, o sinal de entrada gravado pode ser salvo em uma unidade flash USB.

medidor multifunçõesMedidor multifunções

O medidor multifuncional permite que você observe as condições de transmissão / recebimento de relance. Além da intensidade do sinal, nível de potência de transmissão, ALC, nível de compressão e medidores SWR, o IC-7600 mostra a tensão do terminal de drenagem do amplificador final (Vd), a corrente de drenagem do amplificador final (Id) e a temperatura do Circuito PA (TEMP).

Compressor de fala RF

O compressor de RF digital aumenta a potência média de saída de RF, melhorando a força do sinal e a legibilidade.

Operação RTTY / PSK31 com teclado USB

Basta conectar um teclado USB para operar RTTY e PSK! O filtro digital twin-peak reduz muito a interferência e um indicador de sintonia

Registro de empilhamento de banda tripla

O registro de empilhamento de banda tripla memoriza rapidamente e liga a freqüência e o modo de operação para 3 canais em cada banda. Basta pressionar o botão da tecla de banda (teclado de dez teclas) e você pode chamar a última freqüência e modo de operação. Esta função é conveniente, especialmente quando se alternam bandas durante concursos, etc.

Bip programável da borda da banda

Você pode programar a borda da banda não só de acordo com o plano da banda de rádio amador, mas também com frequências mais específicas, como freqüências de competição, modo de operação CW, etc. Se você tentar operar na banda OFF, o transceptor alerta você com um sinal sonoro. Você também pode inibir a transmissão na banda OFF.

keyer de memória incorporadoKeyer de memória incorporado

O keyer de memória incorporado fornece 4 canais para o modo CW e 8 canais cada para modos RTTY e PSK31, capazes de armazenar até 70 caracteres para cada canal. O keyer da memória é útil para enviar CQ ou trocar números durante os concursos. Ao não contestar, você pode armazenar e enviar seu nome, QTH, equipamento, etc., com um teclado USB, você pode enviar conteúdo de memória usando a tecla de função no teclado.

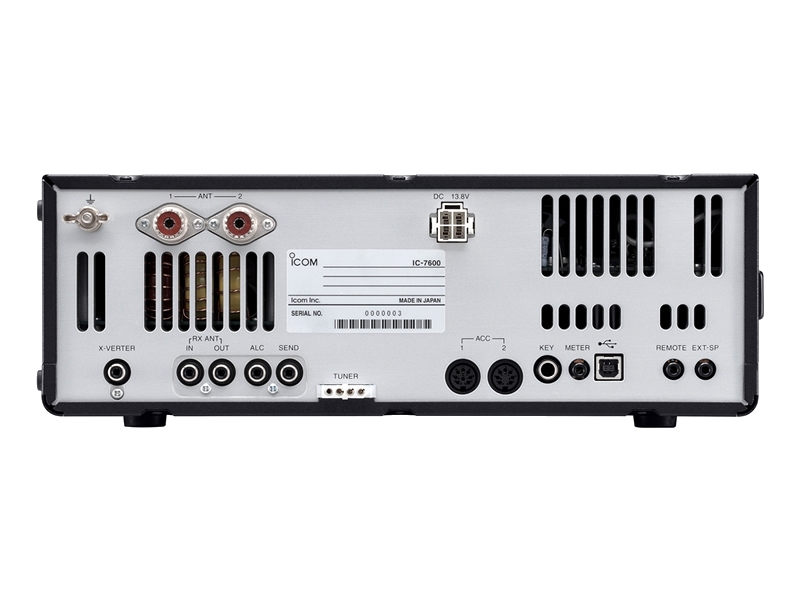

Conectores USB no painel frontal e traseiro

Conectores USBO IC-7600 possui um conector USB no painel frontal e um no painel traseiro. Você pode conectar um teclado USB ou unidade flash USB ao painel frontal (tipo A plug) e conectar um PC ao painel traseiro (tipo B plug). Usando o formato de dados CI-V e o software externo * , você pode controlar o IC-7600 a partir de um PC através da porta USB. Você também pode transferir áudio, transmitir e receber, através da porta USB.

Baixe o driver USB agora!

* O software não é fornecido pela Icom.

Equalizador de microfone e largura de banda de transmissão ajustável

O equalizador de áudio incorporado possui ajustes separados de graves e agudos para um total de 121 combinações, para que você possa ajustar a qualidade tonal da sua voz conforme desejar. Além disso, a largura de banda de transmissão é selecionável de 100, 200, 300, 500Hz na borda baixa e 2500, 2700, 2800, 2900Hz na borda de passagem alta, respectivamente. Três tipos de combinações altas e baixas podem ser armazenados na memória como configurações favoritas. Com esta flexibilidade de moldagem de formas de onda baseada em DSP, a transmissão de qualidade de áudio é ajustável para sua preferência.

amplificadores finais de alta potênciaAmplificadores finais de alta potência

Os transistores FET de alta potência, RD100HHF1, são usados na unidade PA, fornecendo excelente qualidade de sinal e baixas características de IMD. Com um grande dissipador de calor e ventiladores de refrigeração, é possível usar uma saída confiável de 100W em ciclo de serviço elevado, por exemplo, nos modos de disputa ou de dados.

Dois tipos de configurações de retransmissão de envio

Para codificação de amplificador (tomada SEND), você pode selecionar um relé mecânico (máximo 16V / 500mA) ou um interruptor FET (máximo 250V / 200mA). O interruptor FET é projetado para chave amplificadores de tipo tubo mais antigos que podem ter alta tensão na linha SEND.

Sintonizador de antena automático de alta velocidade incorporado

O sintonizador de antena memoriza suas configurações com base na sua frequência de transmissão, para que possa sintonizar rapidamente quando você muda de banda. Os capacitores de alta tensão permitem a operação de potência total contínua.

Outras características

[Conectores de antena]

Dois conectores de antena Tx / Rx com seletor automático de antena

Conector de entrada / saída da antena Rx para antena do receptor ou alttenuador externo

[Receptor]

Capas de cobertura de cobertura geral de 30kHz a 60MHz

(* Algumas bandas de freqüência não são garantidas, dependendo da versão)

Dois tipos de pré-amplificadores de receptores: Pré-amplificador 1: Aumento do sinal de nível baixo que melhora as características de intermodulação Pream 2: Preamplificador de alto ganho

Atribuidor de RF de 3 passos incorporado (6,12 e 18dB)

[Transmissor]

Monitor Tx

50 CTCSS codificador de tom e decodificador

Controle de potência de todos os modos

Capacidade VOX (transmissão operada por voz)

[Modo CW]

Keyer eletrônico multifuncional com velocidade de conversão ajustável, relação ponto-dash e polaridade de pá e função de chave de erro

Modelagem de forma de onda de codificação CW controlada por DSP

Função de bloqueio de frequência para operação dividida

O ponto de transporte CW normal (padrão) é selecionável a partir de USB e LSB

Função APF (filtro de pico de áudio) com forma de filtro suave / nítida

Sistema de tomada de chave dupla

Função completa de injeção e função semi-break-in

Controle de pitch CW de 300 a 900Hz

Envelope CW ajustável

[Operação]

Definir função de modo para configuração flexível e rápida

O bloco de memória armazena até 10 (ou 5) freqüências de operação

A função de divisão rápida permite a operação dividida com uma única ação

O medidor digital indica potência de saída, nível ALC, SWR, COMP (nível de compressão), Id (corrente de drenagem do amplificador final) e VD (tensão do amplificador final)

Controle de botão único do volume do squelch para o ganho de RF

RIT e ∂Tx variável até ± 9999kHz

Função rápida RIT / ∂TX clear

Função UTC / Relógio Local e Temporizador

Sintonização de pitch de 1 Hz e indicação de 1 Hz

101 canais de memória com 10 caracteres

O sintetizador de voz integrado anuncia a freqüência de operação, o modo e a intensidade do sinal de recepção

Varredura programada, varredura de memória, seleção de varredura de memória, varredura de VSC e varredura de ∂F

Função de passo de ajuste automático

Bip da borda da faixa

Controle de tensão do dial principal e bloqueio de discagem

Capacidade de interface CI-V e conector RS-232C para conexão de PC
