Pontos de referência / ícones
12.000 waypoints do usuário com nome, símbolo,
3 waypoints do sistema: MOB, Start, cursor
10 waypoints de proximidade

Rotas
30 rotas de waypoint de até 170 pontos cada,
além dos modos MOB e Track Navigation ou Goto Track

Trilhas
8.000 pontos de registro de rastreamento automático;
10 trilhas salvas (até 8.000 pontos de trilha cada)
permitem que você refaça o seu caminho em ambas as direções

Alarmes
XTE, arrasto de âncora, chegada, velocidade, tensão, waypoint de proximidade,
alarme de temporizador e AIS (CPA e TCPA)

Desenho
1000 marcas de desenho; 2.000 linhas de desenho (40 pontos cada);
1000 Drawing Place Name; 8 cores para desenho

Pallete
Luz diurna normal exposta à luz solar
Noite em ambiente escuro
Cores de gráficos de papel NOAA

Marés
Dados de marés incorporados em todo o mundo

Formato de Posição
Lat / Lon

Mapa base
No mundo todo

Mapa Externo
Compatível com K-Chart 2.0, K-Chart 3.0, C-Map Max e Navionics +

Armazenamento de dados do usuário
Backup interno das configurações do usuário ou cartão SD externo

Intervalo de plotagem
5 segundos a 60 minutos ou 0,01 a 10 nm

Plotando escalas
0,001 a 700nm

AIS
Exibição de 700 alvos

Rastreamento de Alvo AIS
1000 trilhas salvas automaticamente (100 pontos cada)
10 trilhas salvas manualmente (300 pontos cada)

Visão de perspectiva
On / off (disponível apenas para C-Map)

Celestial
Nascer do sol / nascer da lua / pôr da lua

Características do receptor GPS
Receptor
O receptor GNSS de 50 canais paralelos rastreia continuamente e
usa até 50 satélites para calcular e atualizar sua posição

Tempo de aquisição
Arranque a frio: 29 segundos
Arranque a quente: 1 segundo

Taxa de atualização
1 segundo

Precisão
Posição: 3 metros (95%) sem S / A
Velocidade: 0,1 metro / seg sem S / A

SBAS
Suportado

Sistema de satélite
GPS e Beidou

Dinâmica
Altitude: 18.000 m
Velocidade: 515 m / s

Dado
WGS 84 e definido pelo usuário

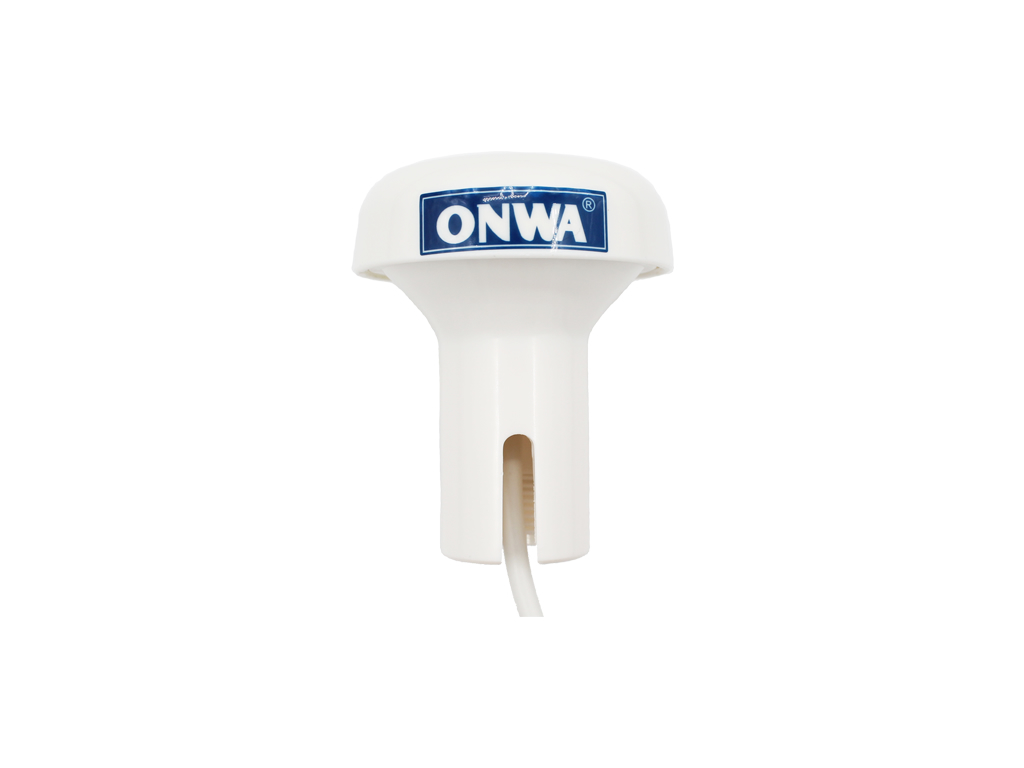

Antena
KA-07

Interface GPS
Dados GSP
Entrada / saída RS232, NMEA 0183 V3.01 e V4.11

Taxa de transmissão de entrada GPS
Auto Scan (4800, 9600, 19200 e 38400)

Taxa de transmissão de saída GPS
Selecionável entre 4800, 9600, 19200 e 38400

Interface AIS
Dados AIS
Saída RS232 VDO, VDM, GGA, GSA, GSV e VTG

Taxa de transmissão de saída AIS
38.400

Características AIS
Taxa de freqüência
156,025 MHz ~ 162,025 MHz

Esquema de acesso
SOTDMA

Largura de banda do canal
25 KHz

Modulação
GMSK

Taxa de dados
9.600 bps

Número do transmissor AIS
1

Número do receptor AIS
2

Canal AIS 1
CH 87B (161,975 MHz)

Canal AIS 2
CH 88B (162,025 MHz)

Saída de potência Tx
> 5 Watt (37 dBm ± 1,5 dB)

Sensibilidade RX
<-123dBm @ 20% PER
Formato de mensagem RX
Mensagens AIS Classe A e B

Cumprir o padrão
IEC-62287 IEC 62287-2 Ed. 2.0: 2017

Características do ecobatímetro
Cor do Eco
16 cores (incluindo cor de fundo) de acordo com a intensidade do eco. A cor de fundo é selecionável de azul, azul claro, branco e preto

Alcance Básico
Metros 5/10/20/40/80/150/200/300/600/1000
pés 15/30/60/120/200/400/600/1000/2000/3000
Braças 3/5/10/20/40 / 80/150/300/600
* Os intervalos básicos podem ser alterados no menu do sistema.

Mudança de alcance
Até 1000 metros (3000 pés, 600 braças)

Alcance de zoom
Vezes 2,3,4 e 6 intervalos

Faixa de expansão de bloqueio inferior
5/10 metros, 10/20 pés, 2/5 braças

Modo automático
Ajuste automático de alcance e ganho

Modo de exibição
Alta Frequência (200K), Baixa Frequência (50K), Dual (exibição de 200K e 50K 1/2 em cada),
Zoom (zoom de 200K e 50K) e Display A-scope

Exibição de zoom
Marker Zoom, Bottom Zoom e Bottom-Lock Expansion

Exibir velocidade avançada
Linhas / TX: Congelar, 1/8, 1/4, 1/2, 1/1, 2/1, 4/1, 6 / 1,8 / 1 e 10/1

Freqüência TX
50 e 200 kHz (transmitidos alternadamente)

Potência da saída
600W (até 1kW usando transdutor de alta potência)

Função RADAR
Compatível com a gama completa de
antena de radar ONWA
(fornecida como opção):

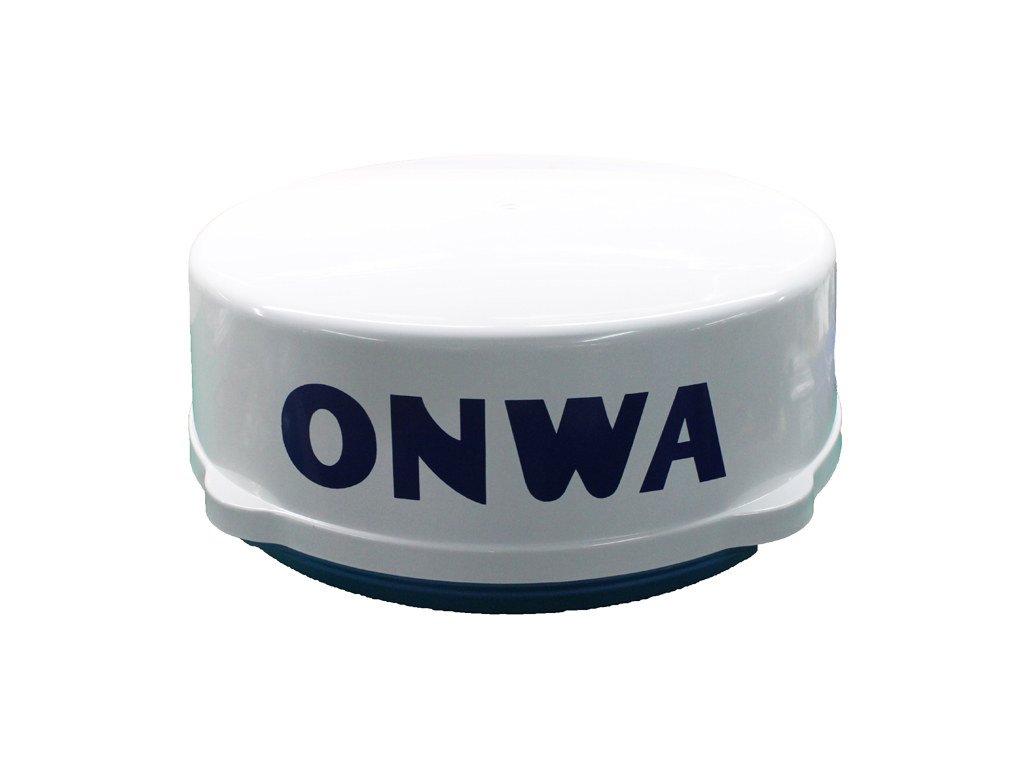

Radome:
KRA-1007 (Potência: 4 kW)
Open-Array:
KRA-4001 (Potência: 6 kW)
KRA-3002 (Potência: 12,5 kW)

Sentença NMEA compatível
ENTRADA
(Auto scan Baudrate)
GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT
VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW
TLL, TTM, VDO, VDM, GNS, MTA
RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM,
APB, BOD, RMB, DSC, MDA, RPM, XDR

RESULTADO
Taxa de transmissão: selecionável 4800, 9600, 19200, 38400
GGA, GLL, RMC, GSA, GSV, AAM, APA
APB, BOD, BWC, BWR, DBT, DPT, HDT
MTW, RMB, TLL, VTG, WPL, XTE, ZDA
ZTG , ZDL, MWD, VPW, VWR, VWT

SAÍDA para piloto automático
APA, APB, BOD, XTE

Fonte de energia
10,5 a 30 VCC, dreno de corrente 1,5 A a 12 V
